Les techniques d’empreinte en implantologie
Implantologie
Ce site est réservé aux professionnels de santé.
Nous vous remercions de votre visite sur notre site internet. Ce site est exclusivement réservé aux professionels de santé.
Nous vous remercions de votre visite sur notre site internet. Ce site est exclusivement réservé aux professionels de santé.
Le succès des restaurations sur implants repose sur la manière dont les informations sur les tissus durs et mous sont transférées au laboratoire. L’aspect essentiel de la prise d’empreinte est d’enregistrer l’orientation tridimensionnelle de l’implant tel qu’il est présent en bouche.
Dans cet article nous allons détailler les techniques d’empreinte utilisées en implantologie.
L’empreinte permet de transférer de façon précise le positionnement de l’implant qui est en bouche dans le but de confectionner un modèle de travail pour la fabrication de la prothèse.
En fait, le modèle qui va servir à la réalisation de la prothèse définitive doit reproduire avec précision le contour des tissus mous établis par le profil d’émergence de la prothèse provisoire si elle a été faite.
C’est un outil qui sert de support rigide pour le matériau d’empreinte.
Il peut être standard ou individuel fabriqué sur mesure.
Le choix du matériau repose sur les paramètres suivants :
-Nombre d’implants à enregistrer
-Importance des contre-dépouilles
-Expérience du praticien
-Rigidité du matériau
-Précision du matériau
-Temps d’utilisation
-Temps de prise
Pour l’implantologie, le matériau le plus utilisé est le silicone en deux viscosités ; le light : basse viscosité et le lourd/Heavy : haute viscosité.
En un premier temps, le silicone light est utilisé pour saisir les petits détails avec précision . Le matériau est injecté à la seringue, à l’interface entre l’implant et les tissus mous et au contact de la gencive marginale des dents voisines. En un deuxième temps, le silicone lourd est soigneusement chargé dans le porte-empreinte afin d’obtenir une dureté finale très élevée et donc un pouvoir de rétention important.
D’autres matériaux peuvent être utilisés selon la situation clinique et les propriétés recherchées, tel que le polyéther, l’alginate et le plâtre.
Il s’agit d’une pièce usinée qui se visse sur l’implant pour enregistrer sa position dans l’espace et la transférer au laboratoire. De plus, sur le transfert il existe des méplats qui permettent de le repositionner et qui doivent donc être bien enregistrés.
Le praticien a le choix entre 4 techniques qui seront détaillées dans la suite de l’article : 3 avec transferts d’empreinte et une sans, selon la situation clinique rencontrée.
Il existe 3 types de transferts selon la technique choisie :

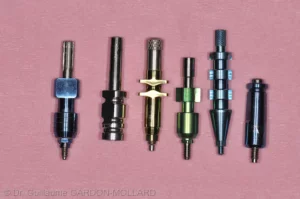

-Le pick up : il s’agit d’un transfert long qui une fois fixé à l’implant va être emprisonné dans l’empreinte,
-Le twist-lock : il reste vissé à l’implant et sera repositionné dans l’empreinte après son retrait. Il est constitué d’un corps, qui présente des rainures axiales et circonférentielles et d’une vis,
-Le snap-on : c’est une sorte de capuchon retentif en téflon qui se clipse sur l’implant ou un pilier plein et qui reste dans l’empreinte.
L’analogue ou l’homologue de l’implant est la réplique exacte de la connectique de l’implant qui est en bouche.
La solidarisation des transferts permet d’augmenter significativement la précision du modèle de travail dans le cas d’un édentement important avec plusieurs implants. Elle garantit la conservation des axes des transferts et évite leur déplacement lors de la désinsertion de l’empreinte.
Une structure en résine peut être préparée avant l’empreinte puis solidarisée au différents transferts afin de diminuer les variations dimensionnelles lors de sa polymérisation qui pourraient provoquer les mouvements que l’on veut justement éviter.
Des fils de soie imprégnés de résine sont aussi utilisés pour palier aux inconvénients de cette dernière.
De même qu’avec la résine, une autre technique utilisant le plâtre comme matériau d’empreinte pour les secteurs implantés permet en un seul temps d’obtenir à la fois l’empreinte des tissus mous et la solidarisation rigide des transferts. Cette méthode est intéressante dans des cas d’édentement complet (Assif D. et al, 1999).
Appelée aussi technique à ciel ouvert, elle consiste a prendre l’empreinte en utilisant des transferts type « pick up » qui seront emprisonnés dans l’empreinte. Pour se faire il faut un porte-empreinte ajouré au niveau des implants, idéalement un porte-empreinte individuel fabriqué sur mesure avec de la résine.
-Dévisser la vis de cicatrisation ou la prothèse provisoire
-Visser un transfert Pick-up sur l’implant en bouche,
-Prendre une radio de contrôle (rétro-alvéolaire) pour vérifier la bonne adaptation du transfert,
-Injecter du matériau basse viscosité autour du transfert,
-Garnir le porte-empreinte avec le silicone lourd,
-Prendre l’empreinte ; l’enfoncer jusqu’à apparition des têtes de vis à travers le porte-empreinte,
-Après durcissement du matériau, dévisser les transferts qui seront emportés dans l’empreinte,Désinsérer l’empreinte,
-Revisser la vis de cicatrisation ou la prothèse,
-Visser le transfert sur la réplique de l’implant qui sera noyée dans le matériau constituant le modèle de travail.
Appelée aussi technique porte-empreinte fermé, elle est plus simple que la précédente. En effet, elle se rapproche plus des empreintes traditionnelles.
Tout d’abord, les transferts sont vissés sur le col implantaire ou le pilier intermédiaire et ne seront pas emportés dans l’empreinte. Ils sont ensuite réintroduits dans cette dernière avant son traitement afin de permettre le positionnement des répliques d’implants dans le modèle de travail.
Bien que réputée moins précise que la précédente, cette technique permet de traiter les patients présentant une ouverture buccale limitée.
-Dévisser la vis de cicatrisation ou la prothèse provisoire,
-Visser un transfert Twist-lock sur l’implant en bouche,
-Prendre une radio de contrôle pour vérifier qu’il est parfaitement en place,
-Injecter le matériau d’empreinte autour du transfert et prendre l’empreinte,
-Après durcissement du matériau, désinsérer l’empreinte,
-Dévisser le transfert qui est en bouche et remettre immédiatement la vis de cicatrisation pour ne pas que la gencive change de forme,
-Visser le transfert sur la réplique de l’implant et replacer le couple dans l’empreinte.
Cette technique se restreint aux implants avec un pilier plein. En plus, elle nécessite l’utilisation de transfert snap-on .
-Dévisser la vis de cicatrisation,
-Visser définitivement le pilier plein à 35 Newton,
-Clipser sur le pilier le transfert snap-on qui sera englobé dans le matériau à empreinte,
-Désinsérer l’empreinte, le capuchon restera dedans,
-Clipser un analogue de pilier plein dans le capuchon avant de couler l’empreinte en plâtre.
Pour cette technique les piliers vissés définitivement sur les implants seront meulés en bouche et feront office de dents naturelles préparées. Un transfert n’est donc pas nécessaire et le praticien pourra procéder comme pour une empreinte traditionnelle.
Cependant, la sollicitation importante des implants et de l’os due aux vibrations et à l’augmentation de la température par le meulage et la difficulté à trouver directement le parallélisme sur plusieurs implants en bouche constituent les principaux inconvénients de cette technique.
-Dévisser la vis de cicatrisation,
-Visser définitivement à 35 Newton un pilier droit ou angulé,
-Meuler le pilier directement en bouche, pour ajuster la limite cervicale et la hauteur du pilier en fonction de la dent antagoniste et le parallélisme par rapport à l’axe d’insertion et aux autres implants,
-Prendre l’empreinte : procéder comme pour les dents naturelles.
